维氏硬度计硬件讲解
- 2021-02-26-

维氏硬度计硬件讲解

按照试验力范围可以将维氏硬度计分为三类,但对于不同的维氏硬度类型而言,影响硬度值的因素只与试验力大小和压痕对角线长度相关。所以维氏硬度计硬件平台几乎趋于一致,这里以本文涉及到的显微维氏硬度为例介绍维氏硬度计的硬件平台结构。


维氏硬度计硬件平台主要需要试验力施加装置、试样置放装置和压痕对角线测量装置。对于压痕对角线长度测量装置,根据压痕测量方法的不同而所差异,如利用超声波测量对角线长度时该装置则为超声波设备,但利用图像处理技术测量对角线长度时该测量装置则为图像采集设备,如CCD摄像头。

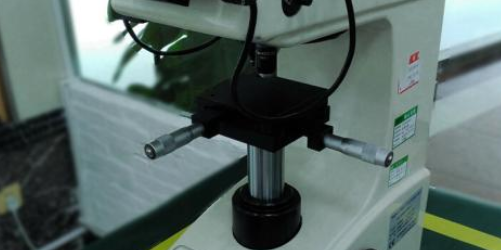

在显微维氏硬度测量仪中需要通过显微镜观察压痕,因此整个测量平台类似于一台显微镜,试样置放于显微镜载物台上。并将金刚石压头和物镜镶嵌到同一旋转装置上,通过切换物镜和压头,完成观测和施加试验力的步骤。将图像采集装置如CCD摄像头,安放于显微镜目镜处,并通过外加光源,摄像头就能获取到经过物镜放大之后的压痕图像。

在整个显微维氏硬度计所涉及到的硬件设施中关键设备为硬度计测试平台,该平台中包含了试样载物台,即水平平台,试验力施加设备,即垂直平台,和显微镜压头切换设备。平台控制器完成控制指令编码工作,通过RS-232串口接收来自于电脑的指令。水平平台和垂直平台可以直接通过电脑发送指令给具体的控制设备产生用于平台的控制信号,也可以通过摇杆控制器连接电脑之后,电脑根据摇杆控制器的操作指令对平台进行控制。
